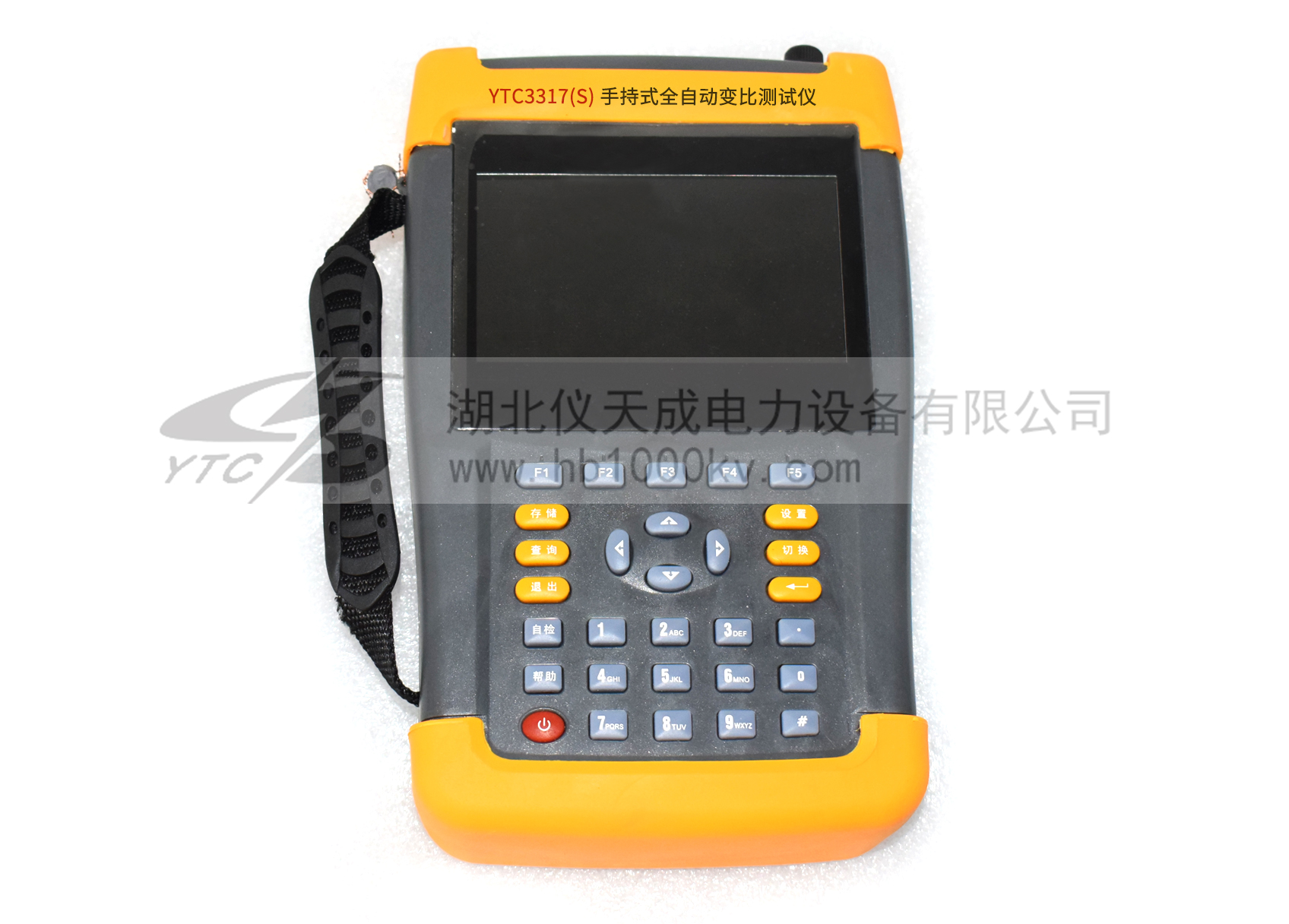

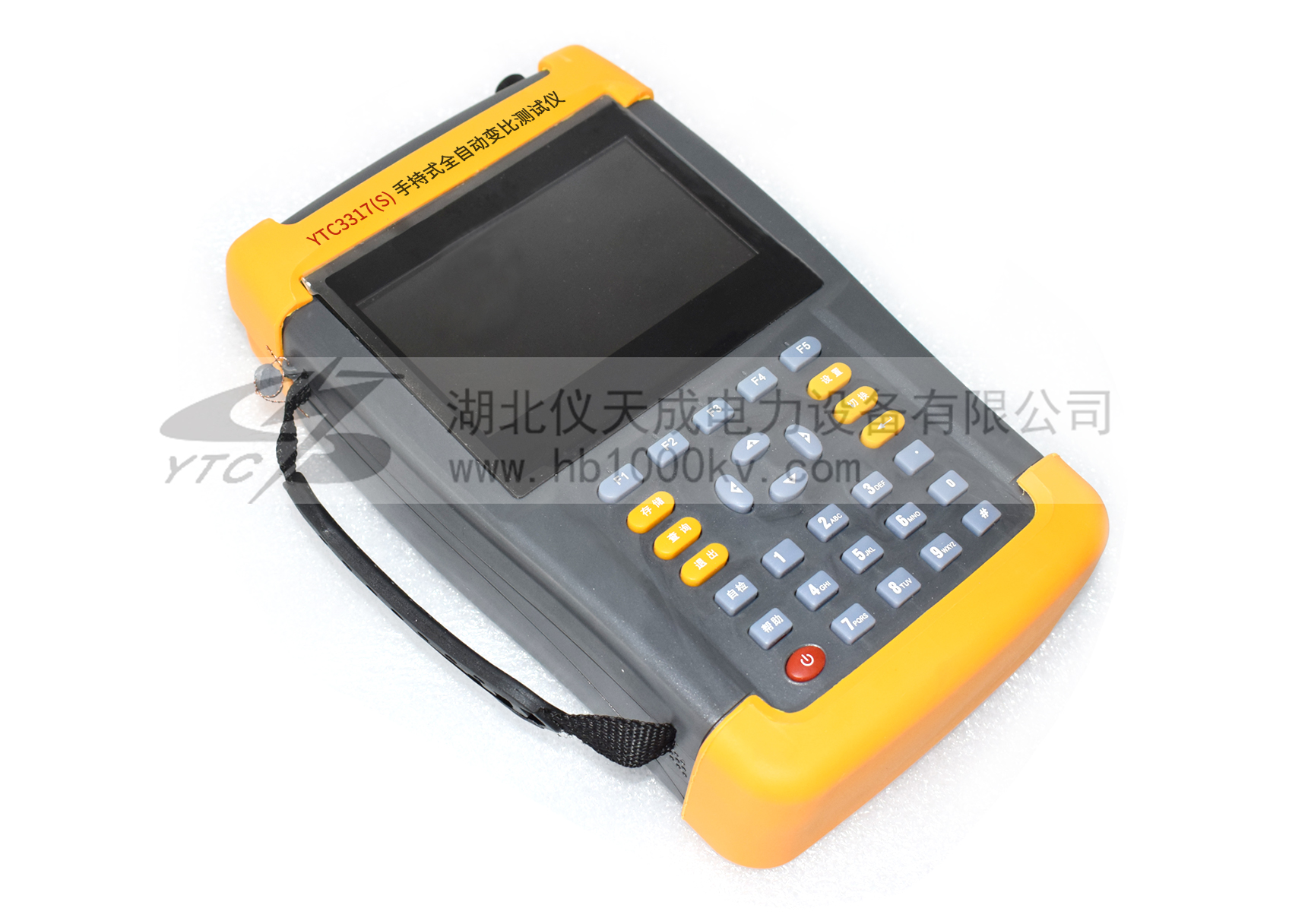

YTC3317(S)手持式全自動變比測試儀

根據IEC及國家有關標準規定，在電力變壓器生產、用戶交接和檢修試驗過程中，變壓器變比試驗是必做的項目。這樣可有效監督變壓器產品出廠及使用過程中的質量，防止變壓器匝間短路，開路，連接錯誤，調壓開關內部故障或接觸故障。
我公司自主開發、研制生產的多功能手持式全自動變比測試儀除具有完全根據用戶的現場使用要求，操作簡便，功能完備，數據穩定可靠的特點外還是國內到目前為止第一款可以進行全盲測（不知道被測變壓器的任何參數的情況下準確測量變比值和組號）的變比測試儀；能適應各種大中小型變壓器變比測試的需要，是到目前為止國內變比測試中技術非常先進，測試項目非常完善，測量參數全面的變比測試儀。

提示：凡購買本產品的全國用戶享受免費技術指導、三月包換、軟件升級、終生維修服務。 13317108516027-878765853027182076719388481

產品圖集操作手冊產品視頻

產品簡介 PRODUCT INTRODUCTION

根據IEC及國家有關標準規定，在電力變壓器生產、用戶交接和檢修試驗過程中，變壓器變比試驗是必做的項目。這樣可有效監督變壓器產品出廠及使用過程中的質量，防止變壓器匝間短路，開路，連接錯誤，調壓開關內部故障或接觸故障。我公司自主開發、研制生產的多功能手持式全自動變比測試儀除具有完全根據用戶的現場使用要求，操作簡便，功能完備，數據穩定可靠的特點外還是國內到目前為止第一款可以進行全盲測（不知道被測變壓器的任何參數的情況下準確測量變比值和組號）的變比測試儀；能適應各種大中小型變壓器變比測試的需要，是到目前為止國內變比測試中技術非常先進，測試項目非常完善，測量參數全面的變比測試儀。

儀器內置大容量鋰離子充電電池，無需外接電源即可進行測試，現場方便易用。
儀器采用大屏幕真彩色液晶做為顯示器，全中文圖形化操作界面并配有漢字提示信息、多參量顯示的液晶顯示界面，人機對話界面友好，向量圖顯示及接線判斷為檢查電路的正確性提供了可靠的依據。全觸摸式導電硅膠鍵盤操作方式，操作手感好，簡便易用。儀器內置大容量掉電不丟失數據存儲器，可將現場校驗數據保存下來，最多可擴展存儲1000組現場校驗結果，可提供后臺微機管理軟件，通過U盤將結果轉存至計算機，生產報表、打印，實現微機化管理。
儀器采用本公司獨立設計開模制造的工程塑料外殼，儀表外形美觀、實用。現場測試操作方便。

一、功能特點：

1、真正三相測試：單相電源輸入，內部數字合成三相標準正弦波信號源，通過高保真功率放大器，產生三相測試電源（失真度小于0.1%、對稱度優于0.05%）輸出，測試結果具有更好的等效性，不會出現組別誤判等現象。
2、功能強大：既可進行單相測量，又可實現三相繞組的自動測試，單相、三相均可測量極性，一次完成測量AB、BC、CA三相的變比值、誤差、分接位置、分接值等參數，可自動識別組號（0-11等同于1-12）。
3、六角圖顯示功能：測試結果以數字和六角矢量圖顯示，直觀的看出變壓器連接組別情況。
4、盲測功能：無需選擇接線方式，無需選擇接線組別，測量Y/△、△/Y變壓器無需外部短接，可根據選擇的測試內容自動切換接線方式。完全可以對沒有銘牌的變壓器進行變比和組號的測量。
5、分接測試：能快速測量在各分接開關位置的變比及變比誤差，額定變比只需輸入一次，不必反復輸入就能計算出各分接位置的變比誤差。
6、同時具有匝數比測量和運行電壓變比測量兩種功能，運行變比能更真實的反映變壓器在實際運行的情況下，電壓變比的實際數值。
7、抗振性好：軍品接插件的使用增強了抗振性能。

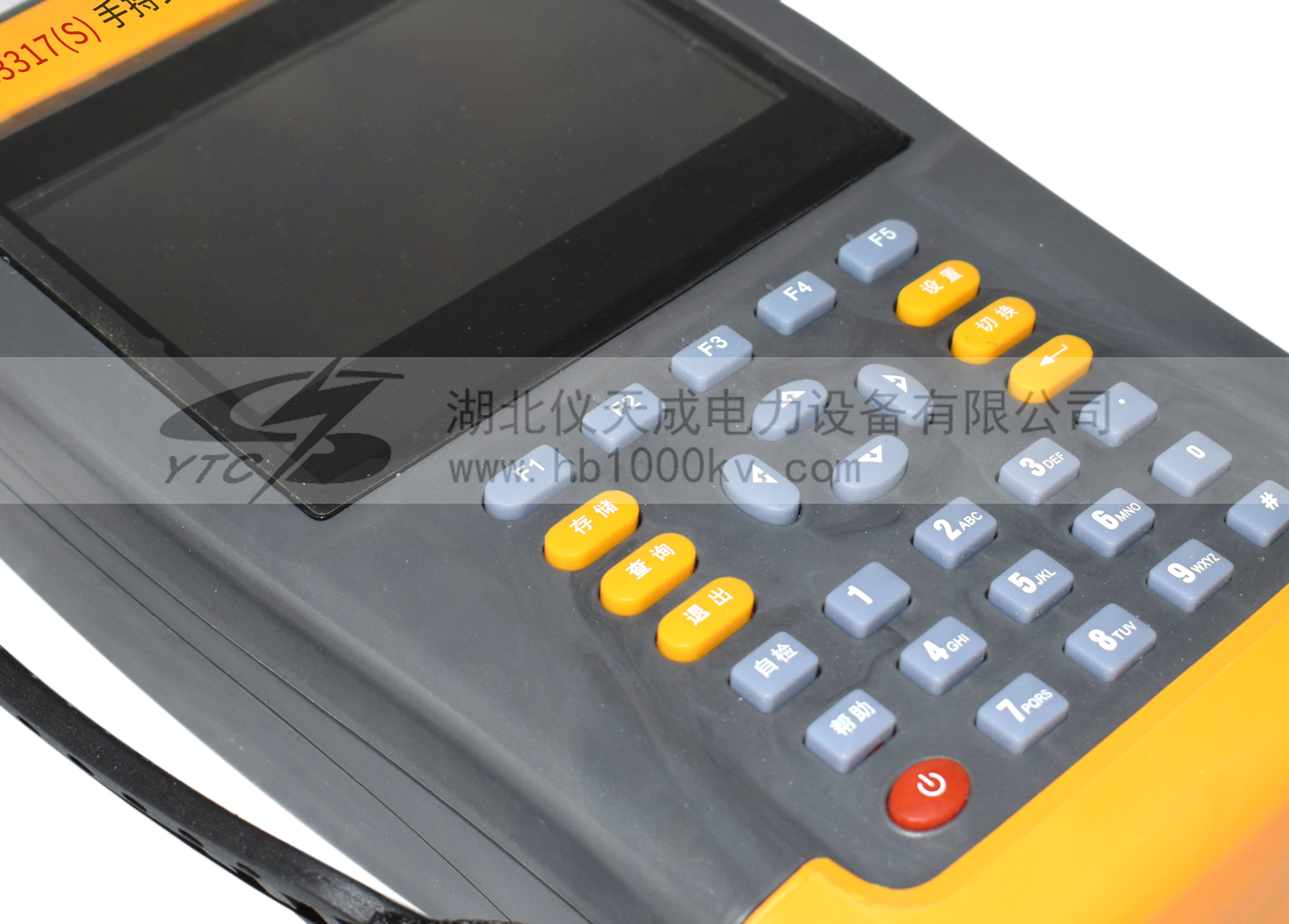

8、采用5寸高清真彩液晶屏，顯示數據效果和矢量圖效果直觀細膩。
9、本儀器所用的測試源是數字合成的標準正弦數字源，失真度小于0.1%，不受工作電源質量的影響。
10、攜帶方便：體積小，重量輕。
11、內部配備高容量鋰離子充電電池，現場無需任何電源即可完成測試工作，一次充滿可以連續進行500次以上的測量。

變比測量范圍	0.9~10000
測量速度	35秒內完成三相測試
測量精度	高壓側電壓的測量精度0.05% 低壓側電壓的測量精度0.1% 變比分辨率：0.0001 變比測量精度 0.1%（0.9－2000） 0.2%（2000－10000）根據用戶要求可訂制全量程0.1級的設備
輕便度	攜帶方便、適合野外作業
外形尺寸	258×158×58mm
重量	1.8Kg
